الزامات ایمنی در احداث جایگاه سوخت

[/movedo_title]

جایگاه سوخت به عنوان یک خرده فروش مواد اشتعال پذیر که به صورت مستقیم و همزمان با مردم و مواد اشتعال­ پذیر سر و کار دارد، باید از بالاترین سطح ایمنی برخوردار باشد. در مقالات قبل استاندارد­ها و ایمنی تجهیزات برقی و مکانیکی پمپ بنزین را بررسی نمودیم. در این مقاله نیز به بررسی استاندارد­ها و تجهیزات مربوط به ایمنی یک جایگاه سوخت می پردازیم.

[movedo_title line_type=”line” line_width=”150″ line_height=”3″ align=”right”]

طبقه بندی مناطق خطر جایگاه سوخت

[/movedo_title]

برای تدوین استاندارد هر چه بهتر ایمنی جایگاه سوخت نیاز است تا مناطق خطر در یک جایگاه سوخت به صورت دقیق تعیین گردند. این مناطق خود به سه دسته جداگانه تقسیم می­‌شوند. به طور کلی مناطق به محل‌­هایی گفته می‌­شود که در آنجا به دلیل وجود دائمی فرآورده یا بخارات قابل اشتعال ناشی از آن و یا احتمال وجود آن، نصب تجهیزات مستلزم اتخاذ تمهیدات و تبعیت از استاندارد­های مرتبط می­‌باشد. این مناطق را می­‌توانیم به صورت زیر تقسیم بندی نماییم:

  • ناحیه صفر: ناحیه ‌ای که مخلوط گاز قابل انفجار بطور دائم موجود و یا انتظار می‌­رود که برای مدت طولانی موجود باشد و یا چنین شرایطی به دفعات در دوره‌­های کوتاه رخ دهد.
  • ناحیه یک : ناحیه ­ای که در طی کار عادی، می­‌توان وجود متناوب یا گاهی مخلوط گاز قابل انفجار را انتظار داشت.
  • ناحیه دو : ناحیه ای که در طی کار عادی وجود متناوب یا گاهی مخلوط گاز قابل انفجار انتظار نمی‌­رود و یا چنین  شرایطی به دفعات بسیار کم و در مدت کوتاه رخ می‌­دهد.
[movedo_single_image image=”1805″ image_shape=”extra-round”]
[movedo_title line_type=”line” line_width=”150″ line_height=”3″ align=”right”]

میزان گسترش مناطق خطر جایگاه سوخت

[/movedo_title]

منشاء خطر و محل‌ ­هایی که احتمال پراکندگی فرآورده و بخارات سوخت وجود دارد باید شناسایی گردند و بر اساس میزان خطرات آن مناطق، تجهیزات منصوب، اتصالات فرآیند تخلیه، عملیات روتین تعمیر و نگهداری و سوخت گیری وسایل نقلیه حین طراحی مد نظر قرار بگیرند.

[movedo_title heading_tag=”h4″ line_type=”line” line_width=”150″ line_height=”3″ align=”right”]

نفتکش در حال تخلیه

[/movedo_title]

همانطور که در شکل مشاهده می نمایید گسترش، میزان و محدوده خطر برای نفتکش در حال تخلیه سوخت نشان داده شده است و بر مبنای موارد ذکر شده در زیر می­‌باشد:

  • محل در نظر گرفته شده برای استقرار نفتکش حین طراحی باید نزدیک به محل تخلیه، دارای تهویه کافی و ترجیحا در فضای باز، باشد.
[movedo_single_image image=”1806″ image_shape=”extra-round”]
  • محل استقرار نفتکش باید بگونه‌­ای طراحی شود که شلنگ‌­های مورد استفاده برای تخلیه در کوتاه ­ترین حالت ممکن باشند.

تا زمانی که فرآورده در محل تخلیه ریخته نشود، احتمال وجود بخارات قابل اشتعال در محل کم بوده و آن محدوده برای ورود نفتکش ایمن می باشد. در صورتی که فرآورده ریخته شود، احتمال وجود بخارات بالا رفته و منطقه ایمن به ناحیه دوم تبدیل می­‌ گردد و نفتکش اجازه ورود به آن محل را نخواهد داشت. اگر پراکندگی سوخت در حین تخلیه و در حضور نفتکش رخ ­دهد، نفتکش باید تا زمان پاکسازی محل آلوده در آن ناحیه با موتور خاموش توقف نماید.

[movedo_title heading_tag=”h4″ line_type=”line” line_width=”150″ line_height=”3″ align=”right”]

لوله تهویه

[/movedo_title]

نحوه گسترش مناطق خطر در محدوده لوله هواکش مخازن زیرزمینی بستگی به نصب و یا عدم نصب تجهیزات سیستم بازیافت بخارات دارد که این موضوع در دو حالت تصویر زیر نشان داده شده است.

[movedo_single_image image=”1807″ image_shape=”extra-round”]
[movedo_title heading_tag=”h4″ line_type=”line” line_width=”150″ line_height=”3″ align=”right”]

محل تخلیه

[/movedo_title]

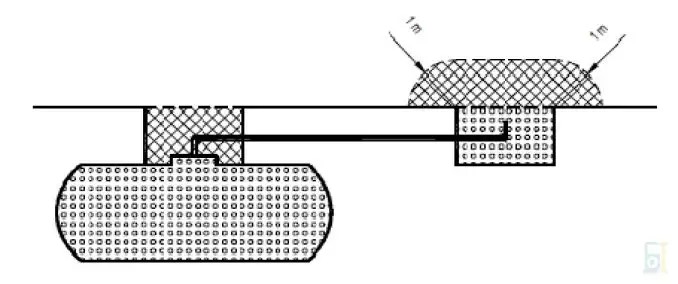

برداشتن درپوش حوضچه تخلیه نفت قبل از شلنگ تخلیه ممکن است منجر به انتشار بخارات قابل اشتعال در اطراف محل تخلیه گردد. تمامی اتصالات در طول فرآیند رسید و برداشت سوخت باید مانند یک سیستم کاملا بسته بوده و فاقد هرگونه نشت باشد. از منابع خطر در محل تخلیه می‌­توان به نشت فرآورده و یا بخارات از اتصالات شلنگ، آلودگی محل پس از قطع اتصالات شلنگ و انتشار بخارات قابل اشتعال قبل از جای گذاری درپوش حوضچه تخلیه اشاره نمود که در شکل زیر گسترش مناطق خطر برای محل تخلیه زیر زمینی نشان داده شده اند.

ضمنا هر حفره و یا چاله پایین­‌تر از سطح زمین که بطور کامل و یا قسمتی از آن در محدوده­ ناحیه 1 و 2 قرار گیرد، باید به عنوان ناحیه 1 در نظر گرفته شود.

[movedo_single_image image=”1808″ image_shape=”extra-round”]
[movedo_title heading_tag=”h4″ line_type=”line” line_width=”150″ line_height=”3″ align=”right”]

دیسپنسر

[/movedo_title]

هر سازنده دیسپنسر موظف است نقشه طبقه بندی مناطق خطر را برای محصول خود تهیه و ارائه نماید. این طبقه بندی به ساختار داخلی دستگاه و تجهیزات سیستم جمع آوری بخاری که به آن متصل شده اند بستگی دارد. گسترش منطقه خطر اطراف یک دیسپنسر در دو حالت مجهز به سیستم بازیافت بخار و فاقد آن در تصویر زیر نمایش داده شده. بر اساس استاندارد سازنده دستگاه، ناحیه 2 اطراف بدنه می‌­تواند از صفر تا 20 سانتی متر متغیر باشد. در تصویر زیر نحوه گسترش ناحیه خطر اطراف خروجی هواکش دیسپنسر را نشان می‌­دهد و همانطور که معلوم است در دو حالت مجهز و یا فاقد سیستم بازیافت بخار یکسان است.

منطقه خطر دیگر زمانی است که خودرو، سوخت گیری را آغاز می نماید. در این هنگام بخارات از نازل و داخل باک به محیط اطراف منتشر می­ شوند. اگر در دیسپنسر از مرحله دوم سیستم بازیافت بخارات استفاده شده باشد، بخارات حاصله از طریق نازل به مخزن ذخیره برگشته و مقدار ناچیزی از آن به اتمسفر متصاعد خواهد شد. در این حالت همانطور که در شکل نشان داده شده است ناحیه 2 خطر است. در صورتی که دیسپنسر فاقد سیستم جمع آوری بخارات باشد، با ورود نازل به باک خودرو و آغاز سوخت گیری، بخارات به اتمسفر منتقل می­‌شود. به دلیل چگالی بالاتر این بخارات نسبت به هوا، منطقه خطر از اطراف باک خودرو به سمت زمین (مانند ذوزنقه ی هاشور خورده) گسترش خواهد یافت و در این حال منطقه خطر ناحیه 1 خواهد بود.

[movedo_single_image image=”1809″ image_shape=”extra-round”]

در شکل زیر منطقه خطر اطراف دستگاه توزیع سوخت و خودرو حین انجام عملیات سوختگیری برای یک دستگاه توزیع سوخت دو نازل نشان داده شده است. محدوده خطر در این حالت به محل قرار گیری خودرو حین سوخت گیری بستگی دارد. محل توقف خودرو با توجه به طول شلنگ محدود شده است. اما منطقه خطر به اندازه طولی از شلنگ که کشیده شده است، گسترش یافته و تا زمان اتمام این عملیات و قرار گرفتن نازل در محل استقرار خود ادامه خواهد داشت.

[movedo_single_image image=”1810″]
